2012年10月26日

二重煙突DIY その3 ついに完成。

みなさんこんにちは。タイチ@標高445mです。

煙突の話の前に。。


ユキオさん、前回の記事に名前入ってなかったですよね。
頭の中には居たんですよ、忘れてたわけではないですよー!


ナハ(汗)




さて、二重煙突。

ついに完成しました〜。

いろいろアドバイスくれたシューさん、たっちゃん、藤本さん、ありがとうございましたー。

シューさん、薪ストーブの次は調理台だよね。がんばりまーす!

そのクッキングストーブ、素敵すぎる。。→ 夢のクッキングストーブ

たっちゃん、電話ありがとうございました!

いつか自分の作業小屋でも持てたら、

たっちゃんを見習ってストーブも自作しまっす。。!→ Chocolate life:薪ストーブ




いや〜、長くかかったなぁ。指切ったりして痛かった〜。。

作業も終盤になってから、いろいろわかってきてねぇ。

これでOK!って自信もって言えるのは、最後のほうで作った50cmのピースだけです(苦笑)


とりあえず、自信にはなりました。

次回作る時には、きっとこの経験が活きることでしょう。

煙突ってそんな何回も作るもんじゃないけど。。



作り方をもっと詳細にリポートできれば良いのでしょうけどね。

二重の掃除口付き90°曲とか、どうやって作ったのか気になりますよねぇ。

そこの写真、全然とってなかったんです(涙)

シングルの曲の記事はありますよ。→ ステンレス二重煙突DIY その2 そして稲刈り。

これにグラスウールをまいて、同じ要領で作った200πのステンレス板で覆うわけです。


煙突トップはしっかり写真撮りましたよ。

板を切って、円柱を使って丸みをつける。

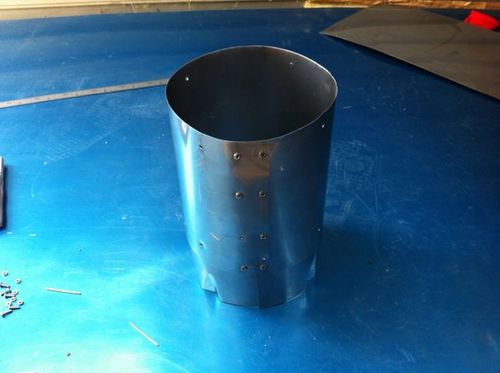

リベットでとめる。150πの筒ができました。下の方が折れて見えるのは、メスに刺しやすくするための谷折りです。

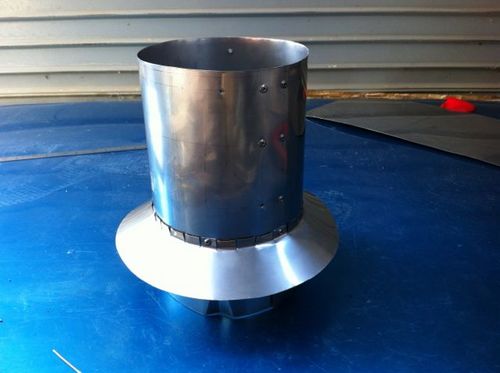

スカートみたいなのをつけて、接続部からの雨の侵入を防ぎます。

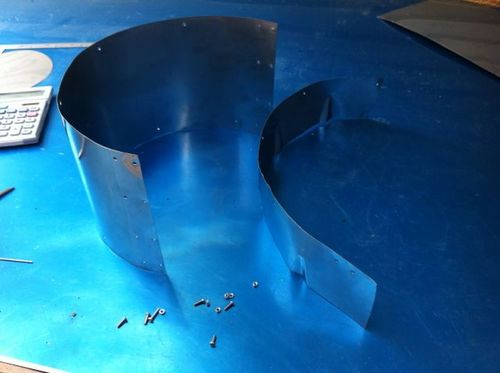

更に部材を切りだします。

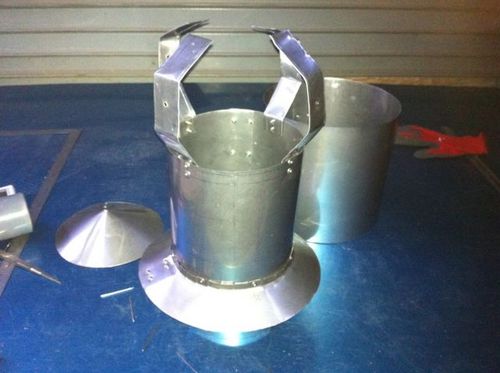

骨をつけて、

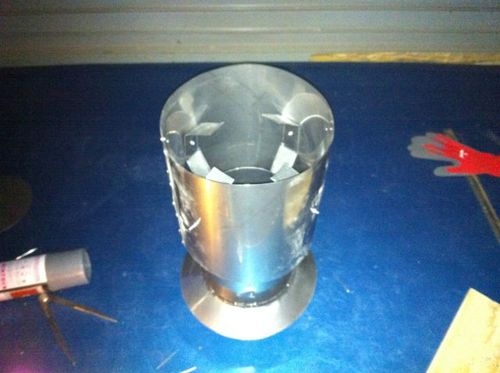

200πの筒で覆います。これで横からの風雨は防げるかな。

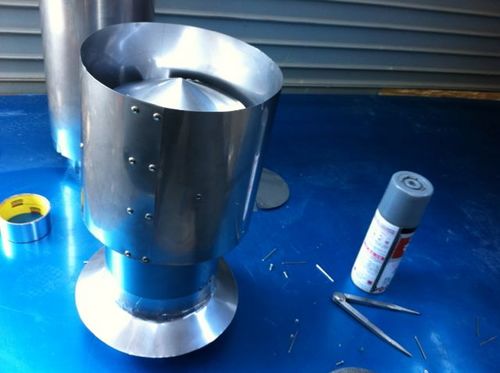

150πよりチョッと大きく作った傘を付けて、できあがり!

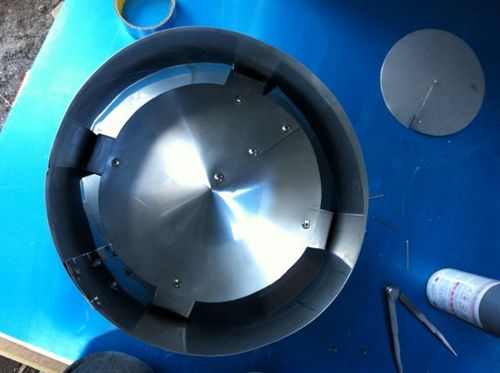

上から。

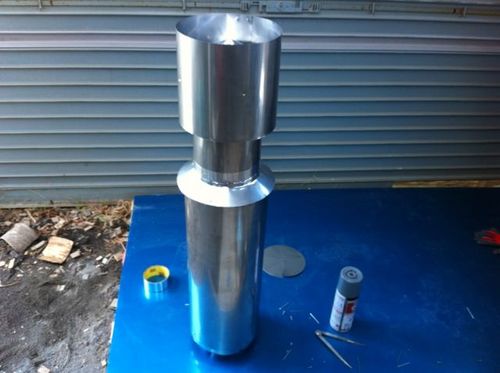

50cmの筒に接続してみた。今までで一番スムーズにくっついた。

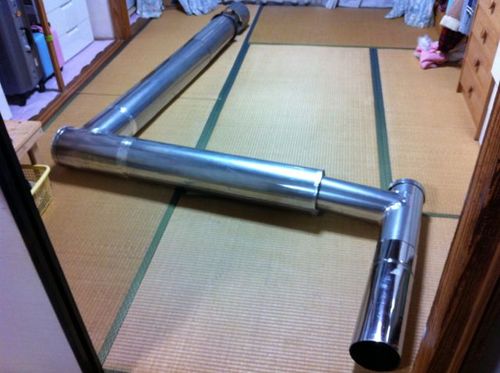

全部つなげてみた。オオ〜〜!

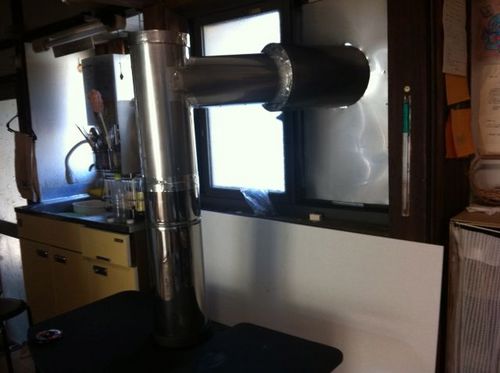

設置してみる。借家の壁に穴を開けないように、窓からだすことにしました。ここの曲にも掃除口がついてます。

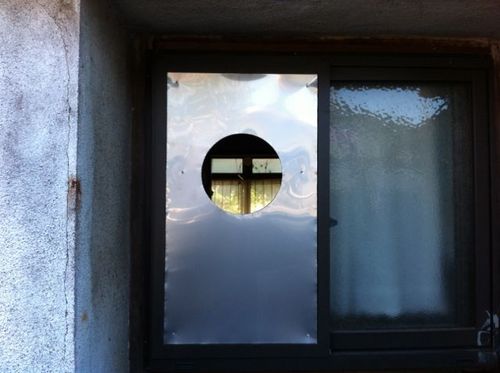

網戸の網を外して加工しました。ステンレスの間に、余っていたケイカル板を挟みました。



ドッカーーン

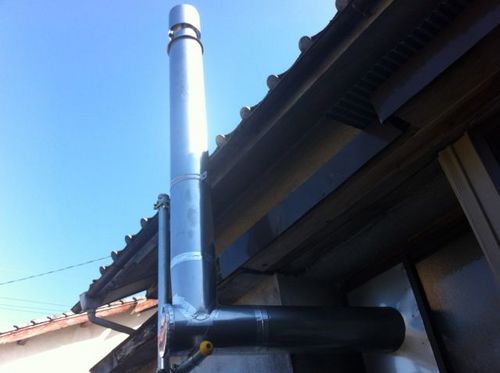

設置完了!


屋根は腐食がすすんでいて、煙突を固定するには不安アリアリでしたから、

支えになるポールを、独立で作りました。

解体作業の足場に使う単管(3m)に、ロケットというトンガリを装着。地面に刺すためです。

単管ベース基礎石という、単管がちょうど刺さる穴があいた基礎石を地面に埋めて、

その基礎石の穴を通して、さらに地面に単管を50cmくらい打ち込みました。

シューさんがくれた固定リングが、ここでやくだちました^^

えい!固定!



いやーしかし200πはぶっといね。

なんだかロケットみたいだ。。

名付けて、


ネコドン(根子殿)


根子岳が良く見えるからねー。よく猫が屋根を歩いてるしねー。


掃除口から見える景色はこんな感じ。


すぐに真っ黒になるでしょうな。

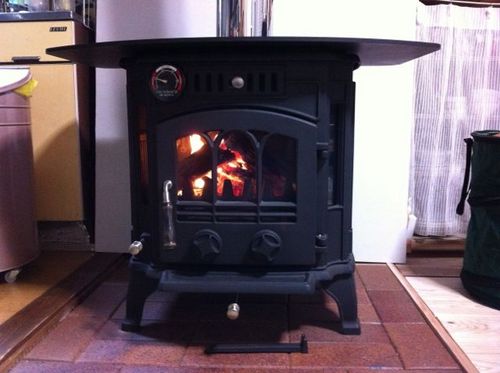

そして火入れ式。


じわじわと室内温度が上がっていき、やがてぽっかぽかになりました♪

しかし最初なのでストーブの塗装が焼けて煙が発生。

窓あけて換気して、再度温め。。!(汗)



目がトロ〜ン。

みんな火照って眠そうな顔に(笑)

嫁と次女はストーブ前で寝ちゃいましたよ。

ちゃんと煙がドラフトしてくれるのか。

逆流したり、掃除口のフタから漏れたりしないか。

煙突を出した窓周辺、屋根&雨どい周辺が熱くならないか。

いろいろ心配していましたが、大丈夫みたいです!

いやー良かった良かった。



ゆらゆら揺れる火に心温もりながら、

手間ひまかけて作った煙突を、

我が子のように撫でるのでした。


熱っ。。!!


にほんブログ村 ライフスタイルブログ 田舎暮らしへ
にほんブログ村

にほんブログ村 住まいブログ DIYへ
にほんブログ村


posted by Taichi at 13:22 | Comment(2) | TrackBack(0) | 田舎暮らし | このブログの読者になる | 更新情報をチェックする

2012年10月20日

ちょっと深呼吸。

こんばんは。

今日は、娘が所属するサッカー部が熊本県の大会に出場しました。

結果は1勝1敗。

2試合とも1点先取されてから追いつくという展開。

子供達の諦めない心と底力に、親の応援も白熱!

みんなで大声出しっ放しでした^^

次に進む事はできませんでしたが、

今日の経験は子供達の自信になったであろうと思います。



煙突作りは

壁にぶつかりながらも、

友人達のアドバイスを参考にしながら、完成間近。。!

なんとか明日で終わらせたいです。




ちょっと昔の写真を一つ。


今年の三月まで僕が座ってたデスク。

ついこの前のことなんだけど、なんだかもうずっと昔のことのようで、懐かしいです。

会社にも一緒に働いていたみんなにも、ほんとに良くしていただきました。

みなさんお元気ですか?

また会いに行きますからね。

KuraさんTさんY山さんアリさんみんなみんな、久々飲みたいっす!(´∀`)ノ




それからそれから


Eテレで何気なく聞いていたフックブックローの歌。

好きなんです。

ふっと一息、つきますかね^^


青空しんこきゅう

作詞:山川啓介 作曲:服部隆之

はしっても あるいても
ちきゅうのスピードは おなじです
あせっても のんびりでも
ちゃんとあしたは くるんです
いそぐときほど くちぶえふこう
かなしいときほど にっこりえがお
フック ブック ロー
しあわせはいつも うしろから
フック ブック ロー
おいついてくるよ
だからここらで そよかぜを あおぞらを
ちょっとしんこきゅう




にほんブログ村 ライフスタイルブログ 田舎暮らしへ
にほんブログ村

にほんブログ村 住まいブログ DIYへ
にほんブログ村

posted by Taichi at 22:28 | Comment(0) | TrackBack(0) | 田舎暮らし | このブログの読者になる | 更新情報をチェックする

2012年10月13日

ステンレス二重煙突DIY その2 そして稲刈り。

こんばんは。

煙突作りと炊事&その他の両立が難しいのであります。

なかなか煙突ができあがりませぬ。

言い訳です。

世のお母様方には頭が下がります。。m(. .)m


今日は、煙突の掃除口付きT曲を作っておりました。



円柱型のものを使って、板に丸みをつけます。筒にする時に楽になる。



こんな感じ。


煙突のコーナー部の、二つの筒が重なるところ。

筒の側面にきれいにフィットするよう、もう一つの筒に切り込みをいれなくてはならない。

どうやるかいろいろ考えました。

考えたけれども「これだ!」ってのがなかなか思いつかず。

とりあえず、確定している要素を板に書き込んでいくことに。

そうすると、不確かなラインは、意外と少なかったりしたのですよ。

言葉で説明するの難しいですが。。

ほんの少し、フリーハンドで線を継ぎ足しただけで、うまくいきました。

見えます?


どうやったか詳細が知りたい方は、コメントでお知らせくださいね。

僕のやり方でよろしければ〜♪

って言うほどの技でもなんでもないんですがね(汗)



そして作業中のちょっとしたひらめき(おおげさ)がその後の作業をすごく楽にしてくれたのでした。

ナット付きのネジで仮どめ。

仮組みしたりバラしたり、ポイントを確認しながら本番に入れるわけでっす。

この方法に気付いたのは大きかった〜。



えいえい!



美しいじゃないですか〜。



しまった、穴をあけわすれたか〜!


なんてことにはなりませぬ。仮組みですから。

ラインをうつして、




またまた仮組み。ほれ、ちゃんと穴があいてるん♪



今のは150π。

200πの板をカットし、仮組みしたところで「お父さんご飯つくってー」の声が。。

150と200を合体させるところまでいきたかったなぁ〜。



うちの畑で採れたトマトが大量に残っていたので、

これでもかっ!ってほどトマトを使ったカレーを作ったった。

スパイスは

クミン、クローブ(ホール)、コリアンダーシード、ホールペッパー、マスタードシード、スターアニス、カレーリーフ、シナモンスティック、ターメリック、鷹の爪、あと何いれたっけ。



なんか文章が嫁さんぽくなってきたなぁー。



午後は家族で稲刈りに行ってきました。







明日は早朝から煙突やったる!!


って、明日は長女のサッカー練習試合やん。初めての試合やん。

そりゃ行くやろ。


煙突は午後からだなぁ。



にほんブログ村 ライフスタイルブログ 田舎暮らしへ
にほんブログ村

にほんブログ村 住まいブログ DIYへ
にほんブログ村



posted by Taichi at 22:39 | Comment(0) | TrackBack(0) | 田舎暮らし | このブログの読者になる | 更新情報をチェックする

2012年10月11日

ステンレス二重煙突DIY その1

こんばんは。太一@西の火山です。

煙突作り、ようやくスタートしました。。!


小さな借家、その時々で場所を変えながらの作業。

「家族の生活を邪魔しないように。。」

できるだけ、作業途中で放置せず、時間がきたら片付けるのであります。

そうすると、まとまった時間が無いと、なかなか作業に踏み込めない。


言い訳ですっ



今回は、洗濯物を干す小さなスペースで煙突作りしております。

天気予報を見ると、向う一週間は晴れマーク!やるなら今しかねーっす。

外であることをイイことに、作業しっぱなしの放置プレー。

嫁さん、洗濯物干しにくそうでした。 ゴメンm(. .)m


二重煙突を自作するって話をすると、

みんなして「ふ〜ん。がんばってね、フフフ」って脅すのですよ。。

ほんとに自分にできるのか。。おそるおそるのスタートでありました。


(材料)

ステンレス板 SUS304(2B)   0.3×1000×2000


金属板用ハサミ(左利き用!)切断能力…ステンレス0.8mm


グラスウール断熱材 アルミ貼


ステンレスリベット


耐熱アルミテープ



まずは150πの1000mm筒を作ってみる。
板を500mm x 1000mm にカット。150πの円周は471mm、約30mmをリベットのノリシロに。

リベット穴の位置をポンチでマークしていく。時間をかけて正確に。

ドリルで穴あけ。

マジックテープ付のベルトでおさえながら、リベット穴をあわせる。
円柱形のもので、両サイドをゴロゴロして若干丸めといたら、やりやすかったよ。

バチバチとリベッターでとめて、耐熱アルミテープで隙間をふさぐ。
らしくなったねぇ。

これでオスを作ります。

こんな感じ。

150πをもう一本作って、連結してみた。
うまくいったよ〜。

断熱材はアルミ付きのグラスウール。

耐熱アルミテープで仮どめしつつ、、

200πの板で覆います!

断熱材が露出する部分にフタをする材料をカット。150πと200πを固定する意味もあります。

フタがきつきつになってしまった。。考慮したつもりだったのだけど。次のはもうちょっと余裕もたそう。



とりあえず、今日はここまででした。

またアップしますねー。


にほんブログ村 ライフスタイルブログ 田舎暮らしへ
にほんブログ村

にほんブログ村 住まいブログ DIYへ
にほんブログ村


posted by Taichi at 23:23 | Comment(2) | TrackBack(0) | 田舎暮らし | このブログの読者になる | 更新情報をチェックする

最近のほんわか写真。

丸太のベンチを作って置いといたら、近所のお年寄りが集まってお話会。作ったかいがありました^^




子供達、友達も一緒に♪ 薪割り、畑仕事、焼き芋、豚汁、と暗くなるまで楽しみました。近所のお年寄り達にもお裾分け^^




次女が「コスモスの種を売る」って始めた無人販売。
「売れなくても、いろいろ考えたり工夫したりする良い機会だねぇ」
くらいに思っていたら、売れました。。!
買ってくれたのは、お友達のご家族でした^^




稲と一緒にたくさん生えてた植物。これ、なんですか??



さて、煙突作りがんばってきまーす(汗)


にほんブログ村 ライフスタイルブログ 田舎暮らしへ
にほんブログ村


にほんブログ村 住まいブログ DIYへ
にほんブログ村

posted by Taichi at 09:49 | Comment(0) | TrackBack(0) | 田舎暮らし | このブログの読者になる | 更新情報をチェックする
